Gelenk groß 15 Grad für Solaraufständerung Photovoltaik Montage
Gelenk groß 15 Grad für Solaraufständerung Photovoltaik Montage
25,99 €
Für Photovoltaik-Artikel gilt gemäß den aktuellen gesetzlichen Vorgaben ein Mehrwertsteuersatz von 0 %.
Vorgefertigtes Gelenk für 15°-Montage an Base Flex 40 x 40 mm Profil

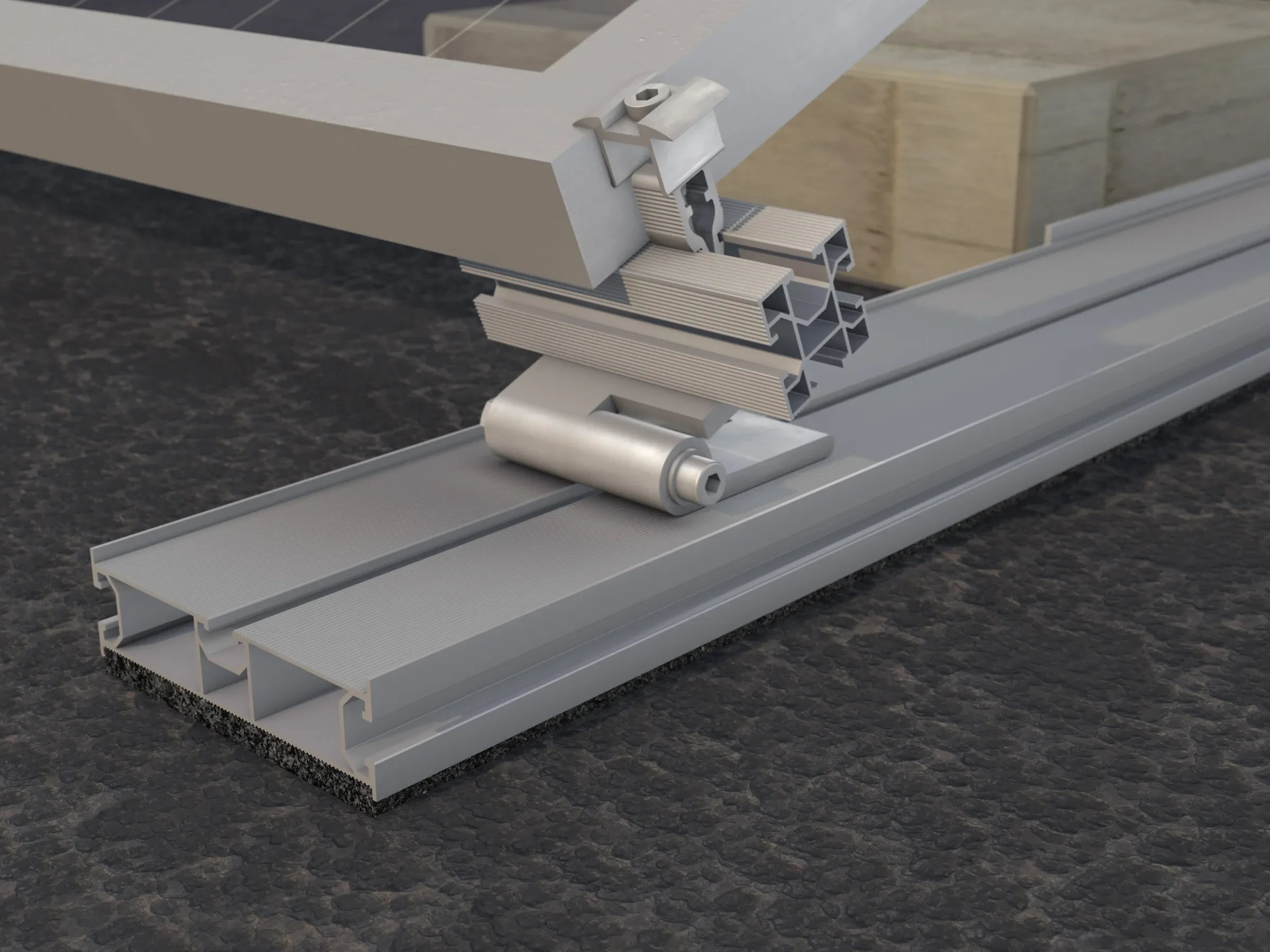

Dieses vorgefertigte Gelenk ist für das Base Flex 40 mm x 40 mm Profil konzipiert und ermöglicht die Montage an einem Strebenprofil im 15° Winkel. Durch das große Strebenstück entsteht eine robuste Verbindungsebene, auf der sich ein PV-Modul mit Halteklemmen fixieren lässt. Die kompakte Bauform erleichtert das Handling auf engem Raum und unterstützt eine strukturierte, nachvollziehbare Installation im Montagesystem.
Funktionen & Vorteile
- Vorgefertigtes Gelenk: Reduziert Einzelschritte bei der Montage und schafft einen klar definierten Aufbau.
- 15° Neigungswinkel: Ermöglicht eine flache Aufständerung des PV-Moduls, wenn ein geringer Anstellwinkel gefordert ist.
- Großes Strebenstück: Bietet eine breite Anlagefläche am Strebenprofil und unterstützt eine stabile Verbindung.
- Klemmmontage mit Halteklemmen: Das PV-Modul wird auf dem Gelenk geklemmt, wodurch eine formschlüssige Fixierung erreicht wird.
- Abgestimmt auf Base Flex 40 x 40: Ausgelegt für das 40 x 40 mm Profil, was eine saubere Einbindung ins System ermöglicht.
- Kompakte Baugröße: Mit 8 x 8 x 8 cm leicht zu positionieren und für übersichtliches Arbeiten geeignet.
Technische Details
| Profil | Base Flex 40 mm x 40 mm |
|---|---|
| Montagewinkel | 15° am Strebenprofil |
| Befestigung des PV-Moduls | Klemmmontage mit Halteklemmen |
| Höhe | 8,0 cm |
| Breite | 8,0 cm |
| Tiefe | 8,0 cm |
| Gewicht | 500 g |
Das Gelenk verbindet das Base Flex 40 x 40 mm Profil mit einem Strebenprofil im definierten 15° Winkel und schafft eine solide Basis für die Klemmmontage eines PV-Moduls. Die vorgefertigte Ausführung, das große Strebenstück sowie die kompakten Abmessungen unterstützen eine klare, nachvollziehbare Installation mit gut reproduzierbaren Ergebnissen.
